產品描述

    產品特點

    ●低成本模塊化設計，方便變送器、儀器儀表嵌入安裝

    ●兩線制無源型工作方式，無需其它輔助電源供電

    ●測量精度、顯示位數高，達到四位，±2字

    ●采用LED顯示面板，可適應有光和無光環境

    ●小體積設計：外形尺寸61.4×26.0mm，厚17.7mm

    ●工業級溫度范圍：-20℃～60℃，具有高可靠性

    典型應用

    ●傳感器、變送器工作運行狀態顯示

    ●工業設備運行測量、監視和遠程控制

    ●石油、化工、環保、采礦系統控制點監測

    ●溫度、壓力、流量、液位信號監測顯示

    ●PLC、DCS系統運行數據的獲取與顯示

    ●儀器儀表、醫療設施、工控設備產品開發

    SunYuanSYLED2型低成本、小體積二線制無源智能回路4-20mA電流（LED）數顯表，采用無源設計的輸入、輸出兩條線串聯方式接入變送器4-20mA回路中，可將通過回路中的4-20mA模擬量，按設定范圍線性對應地以十進制數字量顯示出來。SYLED2型數顯表采用兩線制無源工作原理，測量回路中通過的電信號既做為顯示表的輸入信號，也是該顯示表的工作電源，這種兩線制無源型工作方式，無需其它輔助電源供電，所以使用時接線簡單方便，體積小、精度高、成本低。傳統的模擬顯示表采用電位器調節，調節參數單一，不靈活，受溫度影響較大。相比于傳統的模擬顯示表，這種數字表采用兩按鍵操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。數顯表采用LED顯示板，LED各段采用恒流驅動，使4-20mA范圍內亮度均勻，并且帶反向、過流保護，適用于工業現場、石油化工、環境監測、采礦行業對溫度、壓力、流量、液位等物理量控制點的監測。在大多數應用場合，是通過各種相關傳感器將溫度、壓力、流量、液位等物理量轉化為4-20mA電信號以后，再接入SYLED2型數顯表，將溫度、壓力、流量、液位等物理量實時顯示出來，方便用戶進行現場全方位控制。

    SYLED2型數顯表用于測量4-20mA直流電流信號，無需外部供電直接在4-20mA回路信號上取電測量。所顯示數字并非直接的電流測量值，而是4mA、20mA的預設值，并將測量的電流值相對這兩個預設值呈線性顯示出來。例如：4mA設置為0，20mA設置為8000，那么當輸入8mA時表就會顯示2000，輸入12mA時表就會顯示4000；又如4mA設置為1000，20mA設置為-1000，輸入12mA時表就會顯示0，輸入16mA時表就會顯示-500。數顯表的最大顯示范圍為9999，最小為-1999。

    SYLED2型數顯表同時具有報警功能，帶兩路隔離式開關量輸出，可以就地顯示、控制與報警。此功能只是從程序上實現，2個PC452光藕焊盤位置預留，待用戶有報警需求時再安裝。數顯表有兩個報警點，并有正、負報警方向設置。報警點的報警對象針對顯示讀數，報警時LED面板最后一位小數點閃爍，報警信息通過端口輸出可驅動光耦的報警信號。

    SYLED2采用塑料外殼，外形尺寸61.4×26.0mm，厚17.7mm。用于顯示控制儀表或機柜內部變送信號的數顯。

    注意事項

    1、輸入信號（電流方向）切勿接反，否則易損壞數顯表。

    2、輸入電流信號一般不超過25mA，當輸入電流達100mA時數顯表會立即出現不可修復的損壞。

    測試或接入電流回路時，回路中最好串聯200Ω以上電阻進行保護。

    3、不能在潮濕和有腐蝕氣體環境下使用，否則會減少使用壽命或徹底損壞。

    SYLED2型數顯表技術參數

    1、使用條件：

    ⑴通過電流：額定范圍3～22mA

    極限范圍小于100mA

    ⑵溫度范圍：額定使用范圍：-20℃～60℃

    極限工作范圍：-40℃～70℃

    ⑶相對濕度：20%～90%RH

    ⑷沖擊振動：符合電子工業部標環境實驗Ⅱ組儀器要求。

    2、面板顯示方式：

    黑色LED（發光二極管）數字及小數點顯示，字高14.1mm（0.56英寸）。

    3、數顯表顯示設定范圍：

    ⑴4mA：－1999～9999

    ⑵20mA：－1999～9999

    4、電壓降：電壓降≤3.2V，有過流保護

    5、極性轉換：低于顯示表零點值時顯示“－”，高于零點值時無極性符號顯示。

    6、精度：全量程線性偏離±2字（相對于2000的規格）

    7、溫度影響誤差：≤50PPM／℃

    8、過量程顯示：“oHH”或“oLL”

    9、外形尺寸：61.4×26.0×17.7mm

    面板安裝開口尺寸：57.5×24.0+0.2mm

    詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_119.html

    使用說明

    1、安裝

    請參考數顯表外形尺寸進行安裝，殼體材料為ABS料塑。安裝時將儀表推入機箱面板的窗口內，背面用熱熔膠粘固。

    2、外電路連接

    SYLED2型數顯表是兩線制無源型工作方式，對外連接線只有兩條，即電流輸入端口和電流輸出端口。表體背面有紅色和黑色兩引線，紅色為電流輸入端，黑色為電流輸出端。請切勿接反，否則易損壞電路。

    產品設定選型舉例

    當超出IC測量的極限AD位后或是顯示值大于9999、低于-1999無小數點時，做過量程顯示。

    如超出IC測量的極限AD位（4-20mA標定）

    4mA顯0，20mA顯2000，輸入3.01mA時顯示oLL，輸入26.01mA時顯示oHH

    4mA顯2000，20mA顯0，輸入3.01mA時顯示oLL，輸入26.01mA時顯示oHH

    顯示值大于9999、低于-1999無小數點：

    4mA顯0，20mA顯9999，輸入20.01mA時因無小數點可做移位，所以顯示oHH

    4mA顯-1999，20mA顯5000，輸入3.99mA時因無小數點可做移位，所以顯示oLL

    報警輸出及應用

    1、兩路報警信號在主CPU芯片中生成的直流電平信號，經光耦隔離輸出，輸出低電平表示報警狀態，輸出高電平為非報警狀態。

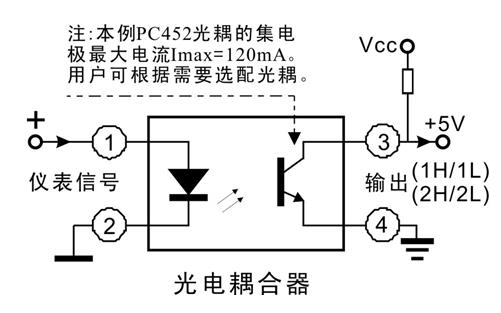

    2、因為顯示控制器是無源二線制工作，最小工作電流3mA，所以報警信號也十分微弱，最低只有0.5mA。借助擴流能力很強的光敏三極管型光電耦合器將信號隔離，采用集電極開路（OC門）輸出。輸出接上拉電壓，電流最大可擴至120mA。這種光敏三極管型的光電耦合器的原理如下圖所示：圖中①、②腳是光電耦合器的輸入端，接儀表電路板的報警信號，③、④腳是報警信號經過光電耦合器隔離后的輸出端，接儀表外電源電路，對報警信號做進一步的放大與增能，最終達到可以驅動所需要的聲響、光、電、制冷、加溫、電機等執行機構。

    3、光電耦合器隔離和擴流后的二路報警信號，在儀表背面的PCB板上從標號為“1H/1L”、“2H/2L”四個接線端孔上引出，“1H/1L”是第一路報警輸出，“2H/2L”是第二路報警輸出，“1H”、“2H”接光敏三極管集電極，“1L”、“2L”接發射極。

    4、由于光敏三極管Ic最大電流的限制，其擴流和驅動負載能力有限，用戶如需更大驅動電流，用來現場驅動繼電器、電磁閥、步進電機等裝置，可自行外接功率擴展電路（功率放大管或伺服電路）進行擴流放大處理或做特殊定制。

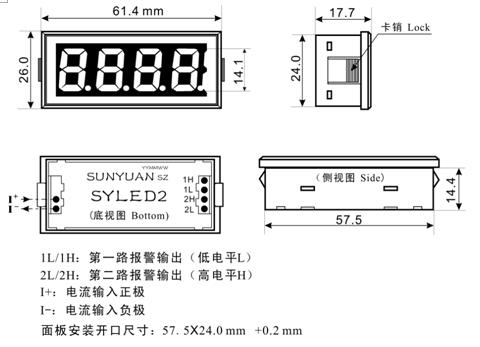

    SYLED2型數顯表產品圖片、外形尺寸及功能描述

    訂貨選型須知

    訂貨前請認真閱讀本說明書的全部內容，以明確本產品是否符合自己的需用，正確選型。

    1、除非客戶另有要求，本產品出廠時一律按4mA顯“0.0”，20mA顯“200.0”調定。

    2、客戶初次訂貨時，最好提出顯示規格要求，由我公司在出廠前調好供貨，如有疑問請及時來電咨詢。
